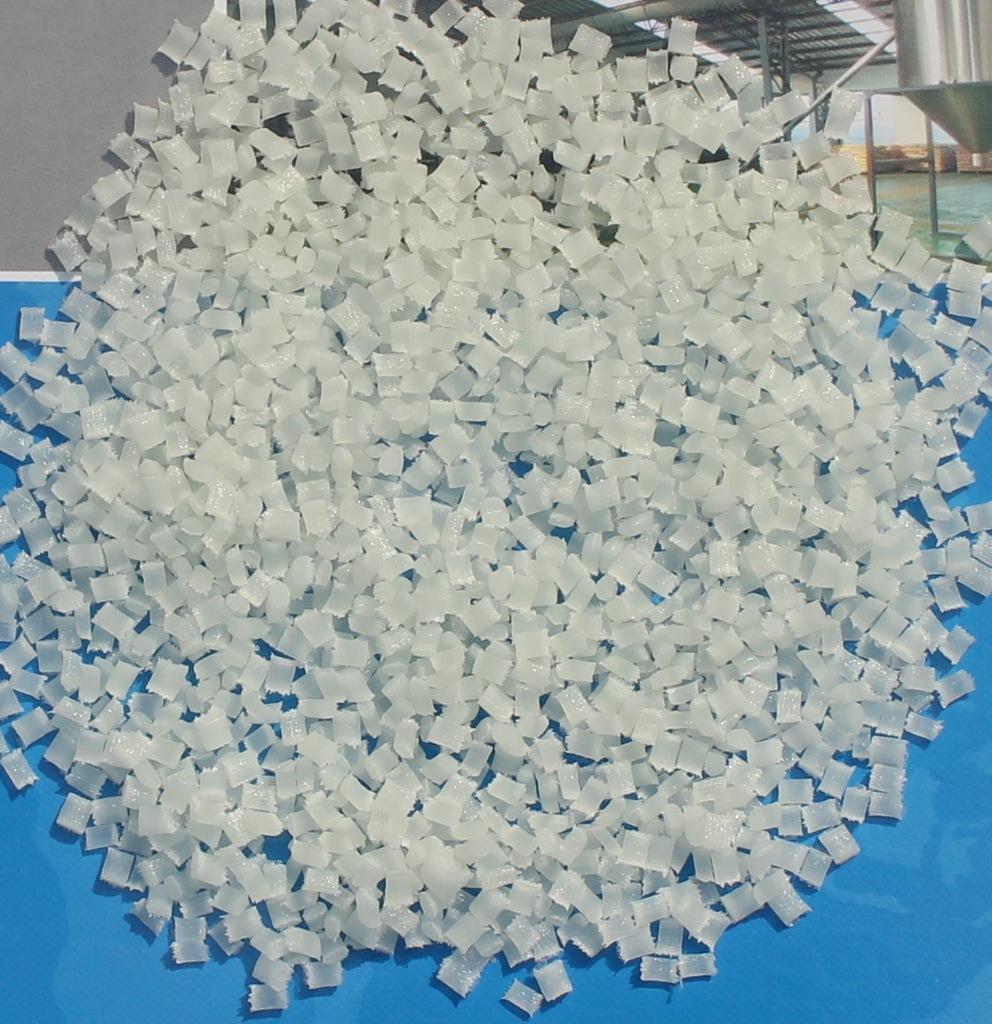

PA1010（聚酰胺1010）是一種長碳鏈尼龍，化學名稱為‌聚癸二酰癸二胺‌，由癸二酸和癸二胺縮聚而成。以下是其關鍵特性、應用及注意事項的綜合分析：

‌1. 化學結構與合成‌

• ‌單體來源‌：以蓖麻油為原料提取癸二酸和癸二胺，通過縮聚反應形成聚合物‌。
• ‌分子式‌：重復單元為‌-[-NH-(CH?)??-NH-CO-(CH?)?-CO-]-?‌，長碳鏈結構賦予其低極性和高韌性‌。

‌2. 核心性能‌

• ‌機械性能‌：拉伸強度高，延展性優異（可拉伸至原長3-4倍），沖擊強度在-60℃仍保持良好‌。
• ‌耐化學性‌：對油類、弱酸弱堿耐受性強，但強酸強堿或高溫下可能降解‌。
• ‌耐熱性‌：熔點約200℃，長期使用溫度≤120℃，熱變形溫度60-80℃‌。
• ‌低吸濕性‌：吸水率顯著低于PA6/PA66（約0.25% vs. 3-4%），尺寸穩定性更優‌。
• ‌環保性‌：部分原料來自可再生蓖麻油，可回收且降解產物毒性較低‌。

‌3. 主要應用領域‌

• ‌航空航天‌：用于電纜涂覆、輕量化部件，耐低溫（-60℃不脆）且耐磨‌。
• ‌汽車工業‌：制造齒輪、軸承等耐磨部件，耐油且抗疲勞‌。
• ‌化工設備‌：管道、密封件，耐化學腐蝕且機械強度高‌。
• ‌3D打印‌：適用于注塑成型，需控制加工溫度（240-280℃）和濕度（含水率<0.2%）‌。

‌4. 加工與采購注意事項‌

• ‌干燥處理‌：加工前需80-100℃干燥4-6小時，避免氣泡或銀紋‌。
• ‌加工參數‌：注塑溫度240-280℃，模具溫度60-90℃，保壓時間10-30秒‌。
• ‌采購要點‌：需明確應用場景（如耐溫、耐化學性需求），優先選擇低VOC釋放的改性牌號‌。

‌5. 環保與回收‌

• ‌循環利用‌：可通過物理回收（熔融再造粒）或化學降解（高溫水解）實現資源化‌。
• ‌降解條件‌：需高溫高濕或微生物作用，降解速率較傳統塑料更快且更安全‌。
