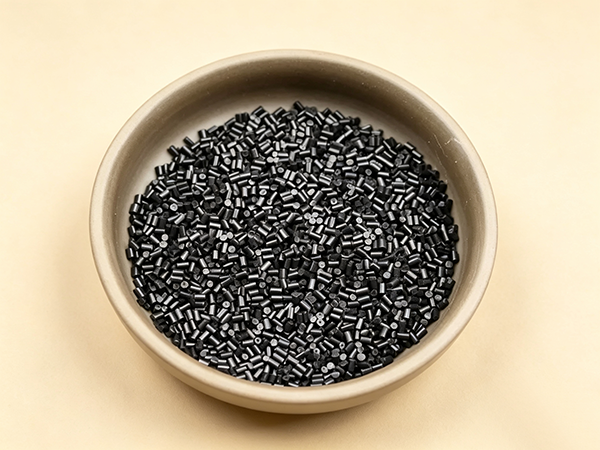

PA66 CF30 是在尼龍 66 基體中添加 30% 碳纖維的高性能復(fù)合材料。
它兼具金屬般的剛性、優(yōu)異的導(dǎo)電性以及輕量化優(yōu)勢，是替代金屬和短玻纖增強(qiáng)尼龍的理想選擇。 PA66 CF30核心物性參數(shù)
機(jī)械性能：拉伸強(qiáng)度達(dá) 240–260 MPa，彎曲模量高達(dá) 19000–23000 MPa，具備極高的結(jié)構(gòu)剛性與抗蠕變能力。
熱學(xué)與尺寸：熱變形溫度（1.8MPa）約 250–254℃；密度僅 1.23–1.28 g/cm³，比鋁輕約 50%，且線膨脹系數(shù)接近金屬。
電學(xué)功能：碳纖維構(gòu)建了完整的導(dǎo)電網(wǎng)絡(luò)，表面電阻率可降至 10²–10? Ω/sq，適用于靜電消散（ESD）及電磁屏蔽（EMI）部件。

PA66 CF30典型應(yīng)用
汽車與工業(yè)結(jié)構(gòu)件
用于制造發(fā)動機(jī)周邊支架、燃油導(dǎo)軌、高負(fù)載齒輪及軸承襯套等，能耐受長期高溫與油污環(huán)境，實(shí)現(xiàn)部件輕量化。
電子半導(dǎo)體工裝
憑借優(yōu)異的導(dǎo)電性和尺寸穩(wěn)定性，廣泛用于晶圓載具、SMT 治具、連接器殼體及自動化設(shè)備中的防靜電配件。

PA66 CF30注塑加工指南

嚴(yán)格干燥：必須在 80–100℃ 下除濕干燥 4–6 小時，含水率需控制在 0.05% 以下，防止高溫水解導(dǎo)致銀紋和強(qiáng)度衰減。
溫度控制：建議熔體溫度 270–300℃，模具溫度 80–120℃。高模溫能有效減少表面浮纖并提升結(jié)晶度。
設(shè)備防護(hù)：碳纖維磨蝕性極強(qiáng)，必須使用雙金屬耐磨螺桿和機(jī)筒。同時需采用中低速注射（≤60rpm），避免高剪切剪斷碳纖。
