PA66 GF30 FR V0 = 30%玻璃纖維增強 + UL94 V0 阻燃 + PA66 基體，是電子電氣和汽車阻燃結構件里用量最大的"硬核通用牌號"。它在 PA66 GF30 的高剛性基礎上疊了阻燃體系，代價是韌性比非阻燃 GF30 略降、加工窗口更窄。 典型物性
密度：1.42–1.43 g/cm³（玻纖+阻燃填充拉高）
拉伸強度：140–165 MPa；拉伸模量：10,500–11,000 MPa
彎曲模量：9,500–9,800 MPa；彎曲強度：200 MPa 左右
缺口沖擊（23℃）：8–10.5 kJ/m²（簡支梁）；-30℃ 約 9 kJ/m²，比非阻燃 GF30 稍低
HDT（1.8MPa）：230–242℃；熔點：260–262℃
阻燃：UL94 V0 @ 0.75mm 或 1.5mm（看牌號），GWFI 960℃/GWIT 750℃，CTI 500–600V
收縮率：流動向 0.2–0.4%，垂流向 0.6–0.9%（玻纖各向異性明顯）

阻燃體系怎么選?

體系	代表	優點	缺點	適用
無鹵磷氮/IFR?	A30SFN31、FR66G30V0E、 A63 V0	CTI≥550V、低煙無鹵、不腐蝕模具、過 RoHS/REACH	添加量大、流動性略差、超薄壁(<0.4mm)難達 V0	充電樁、5G、家電、出口件
溴銻系?	國產通用阻燃 GF30	添加量少、薄壁 V0 容易、流動性好、便宜	燃燒釋 HBr、煙大、CTI 偏低、部分溴系受法規限制	對內銷通用電器殼、非環保嚴苛場景
紅磷系?	A3X2G5、紅磷黑粒料	效率高、耐熱好、電性能穩	只能做黑/深灰、不能淺色	黑色連接器、繼電器、低壓電器
無鹵+紅磷-free 高端?	HTNFR52G30BL（高溫尼龍系）	耐焊錫 260℃、低吸濕	價格是普通 PA66 GF30 V0 的 2–3 倍	SMT 連接器、發動機艙

注意：同樣寫"PA66 GF30 V0"，0.75mm V0 和 1.5mm V0 完全兩檔料，詢價必須寫明厚度。 注塑加工要點
干燥：80–85℃ / 3–4h，含水 ≤0.04–0.1%，阻燃劑遇水高溫易水解發泡
料筒溫度：270–300℃，優化段 285℃；不要超過 310℃，阻燃劑會分解出氣
模具溫度：80–100℃ 最佳（模溫低→浮纖重、表面差、內應力大）
注射速度：中速，過快剪切斷玻纖、慢了易冷料；背壓 2–8 MPa
螺桿：優先雙金屬/耐腐蝕螺桿，溴系高溫釋酸、磷氮系也有輕微磨損；回料摻比 ≤25%
澆口與排氣：玻纖料易困氣，阻燃分解氣需充分排氣，否則表面銀紋+燒焦。

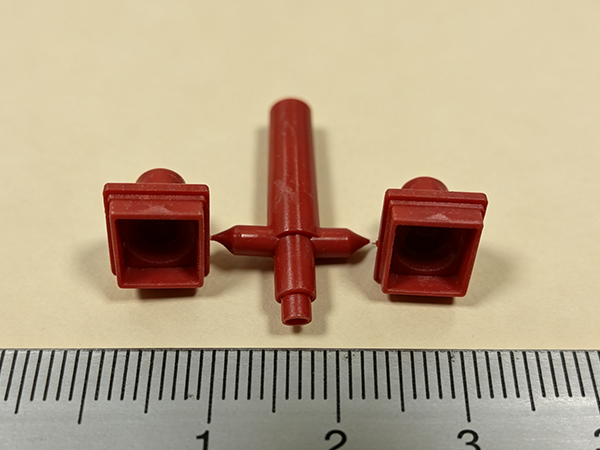

典型應用
斷路器外殼、接觸器底座、繼電器殼體、充電樁絕緣件、5G 基站組件、電池包支架、發動機艙線束夾、家電耐熱內構（微波爐/烤箱）、工業電機端蓋。
